面向信电的Digital IDE使用(简记)
约 1449 个字 36 行代码 12 张图片 预计阅读时间 5 分钟
Warning
由于本人才刚刚开始熟悉这个插件,本文档更多是备忘性质的。以及本文档正在完善中……
一、什么是Digital IDE
Digital IDE(文档:https://nc-ai.cn/) 是一个在Vscode开发Verilog等的插件,集成了语法高亮、显示Netlist、波形仿真,以及和第三方工具(Verilator/Vivado/Modelsim/iverilog)集成等功能。笔者有幸在刚刚接触verilog的时候就知道了这个插件,之后从来没有听过老师的话打开modelsim或者vivado或者notepad来写verilog代码……

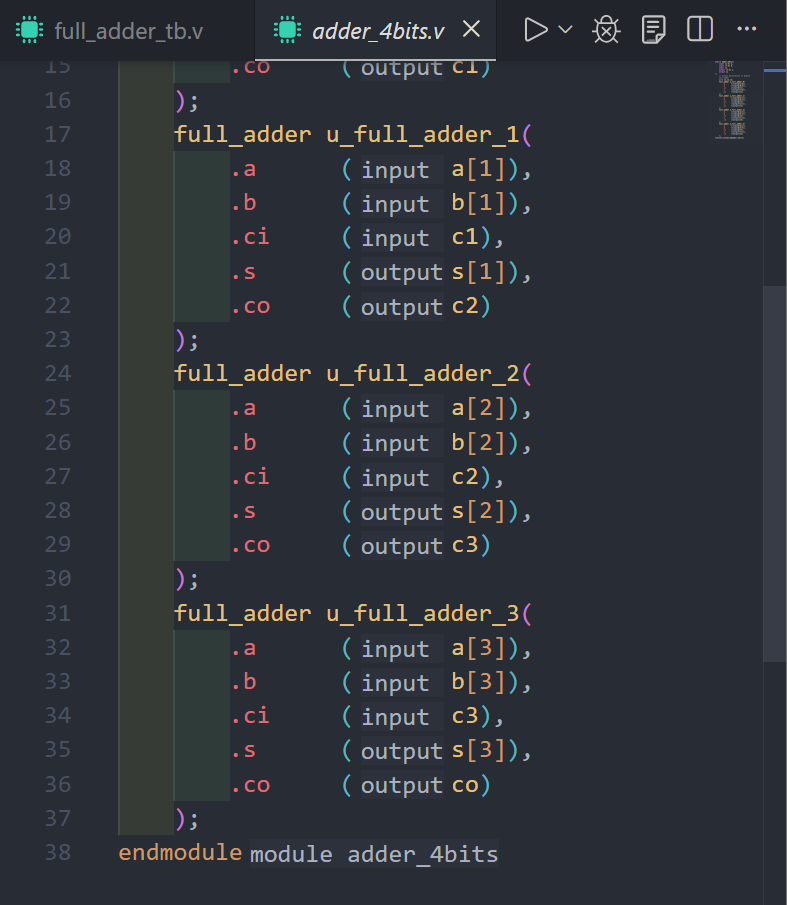

笔者认为Digital IDE最优秀的功能可能还是语法高亮,这里简单截一张图来展示一下(更多请查看原文档):

此外,Netlist和仿真的效果也还不错,虽然依赖于三方的iverilog。对于笔者这样的菜鸟来说,相比于信电实验课提供的超卡并且License经常过期的Modelsim,笔者在折腾了半天iverilog之后使用digital IDE有了非常棒的仿真体验,32位全加器的波形几乎是立刻生成的,至少在写写小工程的时候已经很不错了。

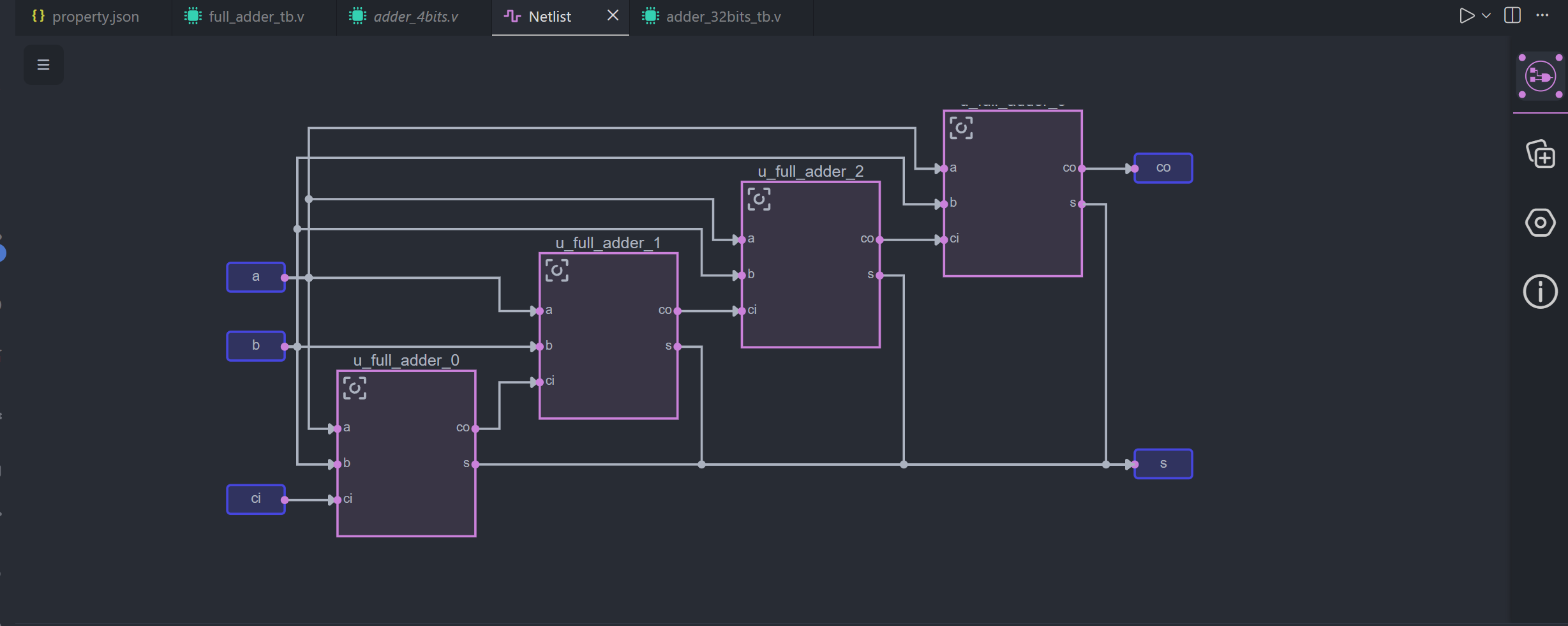

网表效果如下图:

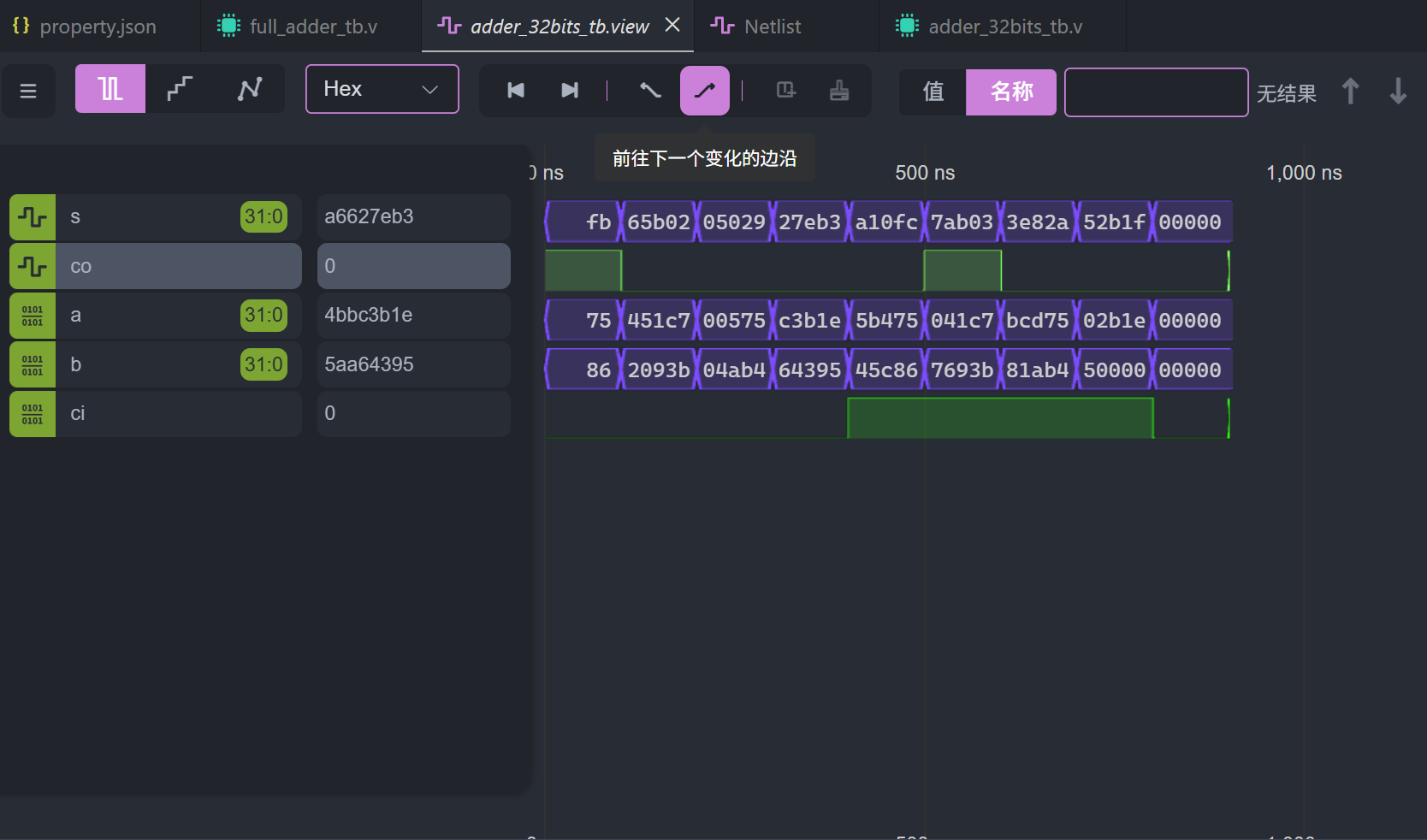

仿真:

其中鼠标选中的工具栏可以方便的切换时钟边沿,很适用于逐个时刻检查生成的信号是否正确(个人认为也比Modelsim正常多了(x
不过这个插件的文档感觉写的真的一般,所以笔者就写了这篇文章来备忘(
二、使用
Warning
正如前文所说,我也刚刚掌握这个插件,所以有些具体细节还不太会用,之后会用了就会补上
2.1 安装
在Vscode插件市场搜索Digital IDE即可,安装就会有语法高亮,不用仿真和生成网表功能其实够用了。
2.2 生成网表
生成网表可能就需要简单的配置。
- 先找到vivado的安装路径,通常为vivado/版本号/bin/ 。注意此时你可能会发现这里没有vivado.exe,但这就是对的,因为好像vivado是通过某个批处理文件
bat去调用目录里面的exe
下面有两种方法可以设置

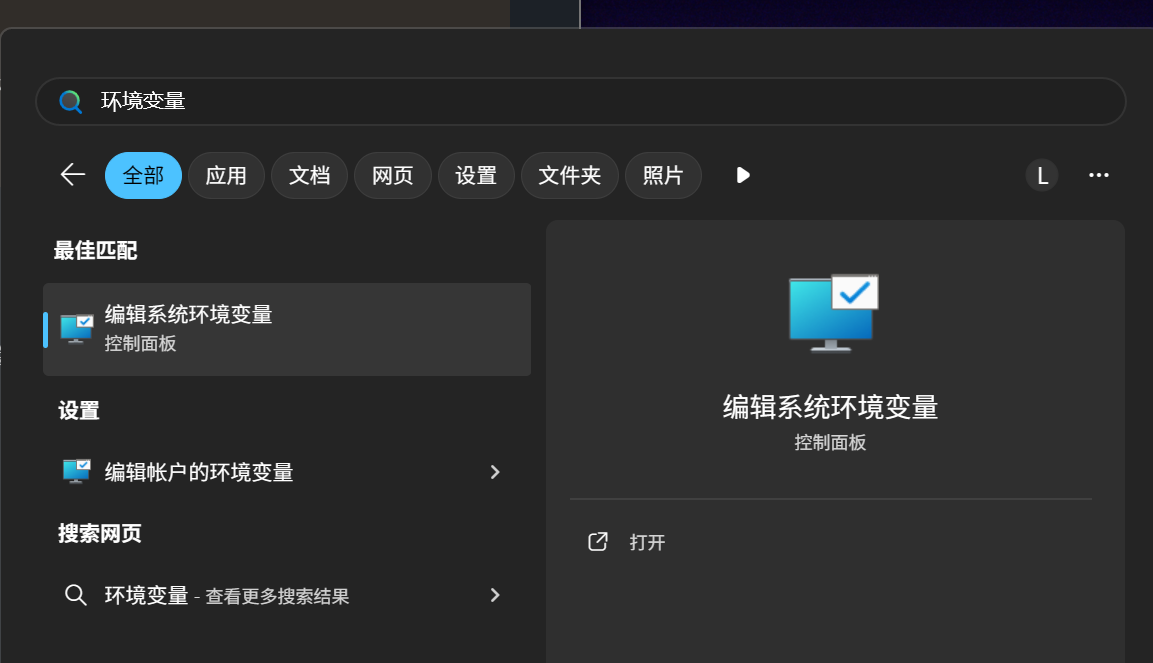

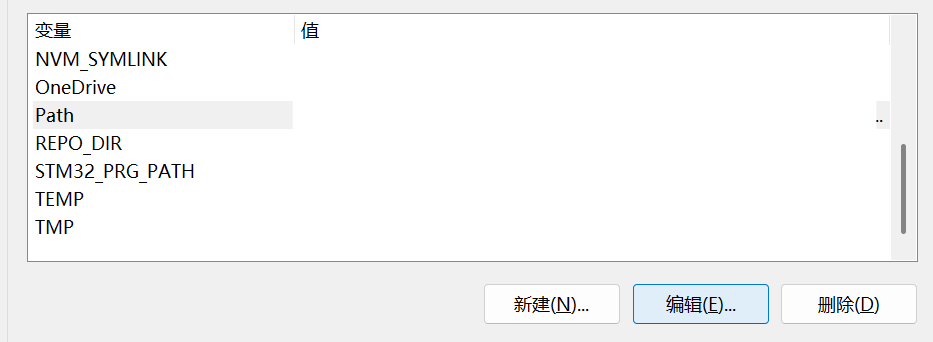

1. 将vivado安装路径添加到系统环境变量(Windows直接搜环境变量->打开->右下角环境变量小框->选中Path->编辑->新建->粘贴vivado的安装路径,之后一路点确定到底)

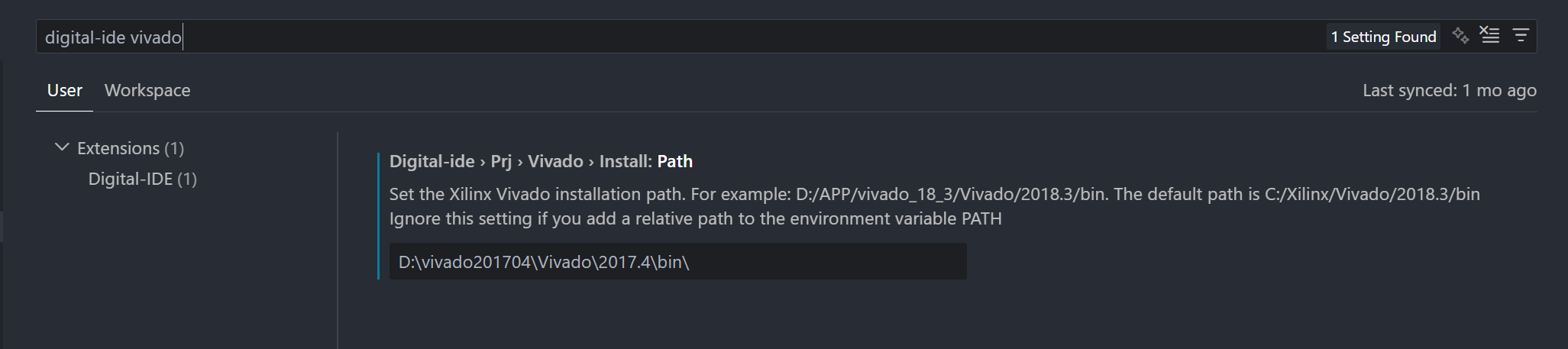

- vscode settings -> 搜索栏搜索digital-ide vivado,将刚刚得到的路径复制进来

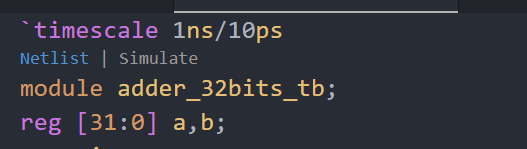

设置完之后,Digital IDE支持CodeLens功能,可以通过点击模块上方的Netlist得到网表,大概在这个位置:

Tip
不过上面这个testbench其实是没法生成Netlist的,嘻嘻。
2.3 生成波形文件
2.3.1 安装 iverilog
生成波形文件相对之前要更更复杂一点,为了使用digital-ide的Simulate,最好安装iverilog(可能有其他方案,但笔者还没探索过),文档:https://steveicarus.github.io/iverilog/ 但很可惜,iverilog也是一个文档写的相当好品的软件,笔者翻了半天Installation Guide都没找到怎么在windows里安装 🤡
这里linux用户直接按照官方给的方案安装就可以,win用户记得不要用文档里提的minGW编译,原因也确实写在文档里,iverilog有好多win不支持的feature,折腾了半天make会报错。翻了一下这里有一个22年的安装包:https://bleyer.org/icarus/ ,可以直接下载,记住在勾选的时候要把MinGW和gtkwave都选上,最后一步勾选添加到path,否则好像装的iverilog没法正常仿真(鬼知道为什么)。
2.3.2 建立Digital IDE 工程
Digital IDE这个插件本身似乎有一套默认的工程,但是由于伟大的信电学院倡导工程管理,我们需要对此进行一些“勤奋乐观”的改造。不过这里还是提一嘴,我觉得把code和testbench分在两个文件夹是合理的,至于最后交上去会不会因此扣分就不晓得了。
首先先在根目录Ctrl+Shift+P创立工程,

默认会在根目录有一个.vscode/property.json文件。根据信电学院实验课的要求,大家需要把代码放在src/下,Modelsim仿真文件放在sim/下,vivado放在vivado下,这和默认还是略有差别。因此我们进行改造:
{
"toolChain": "xilinx",
"toolVersion" : "2017.4",
"prjName": {
"PL": "Test",
"PS": "template"
},
"arch" : {
"structure" : "custom",
"prjPath" : "",
"hardware" : {
"src" : "src/code/",
"sim" : "src/testbench/",
"data" : ""
},
"software" : {
"src" : "",
"data" : ""
}
},
"IP_REPO" : [],
"soc": {
"core": "none"
},
"device": "none"
}
大致要点如下:
structure要改成custom,否则就会按照默认的工程配置,导致无法识别你的文件- 初学硬件编程时文件大多数放在
hardware下面,software可以为空。其中"src" : "src/code/"意味着你的模块文件都放在src/code/下面,src/testbench/意味着你的tb文件都放在testbench下面

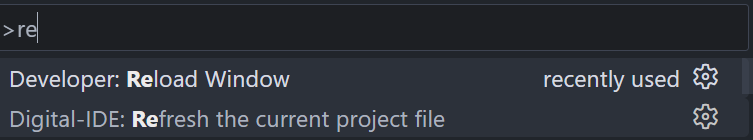

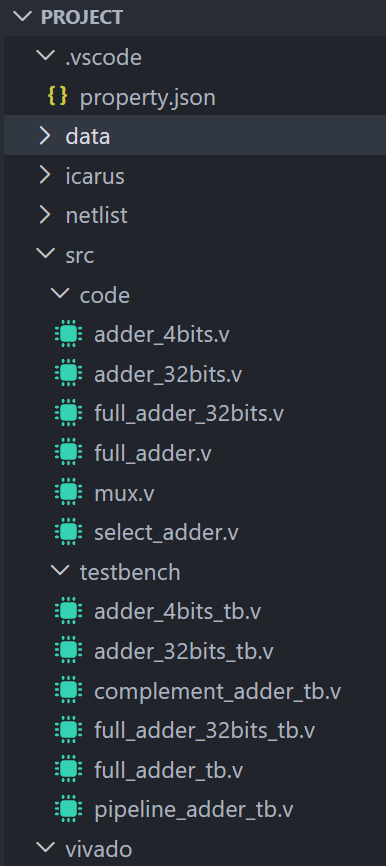

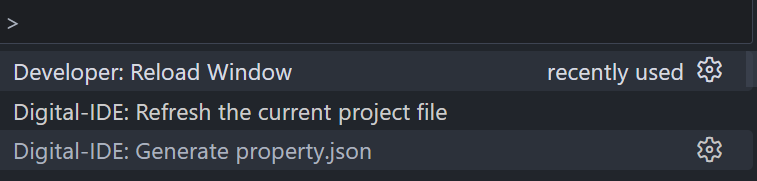

在设置后reload window或者利用Digital IDE的refresh(control+shift+p之后查找命令),并将文件放入对应位置。文件目录应该大致如下(我还没进行过modelsim和vivado仿真,所以还没建sim目录):


2.3.3 仿真
最后还有一个小Tip,在testbench的initial begin之后需要添加两句
initial begin
$dumpfile("./icarus/adder_32bits_tb.vcd"); // 1. 设置波形文件的名称
$dumpvars(0, adder_32bits_tb); // 2. 指定要记录的信号范围
//...existing code...
以确保信号都被加入到波形仿真中。

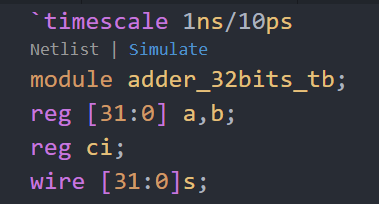

启动仿真有两种方法,第一种还是通过我们之前说的Codelense,

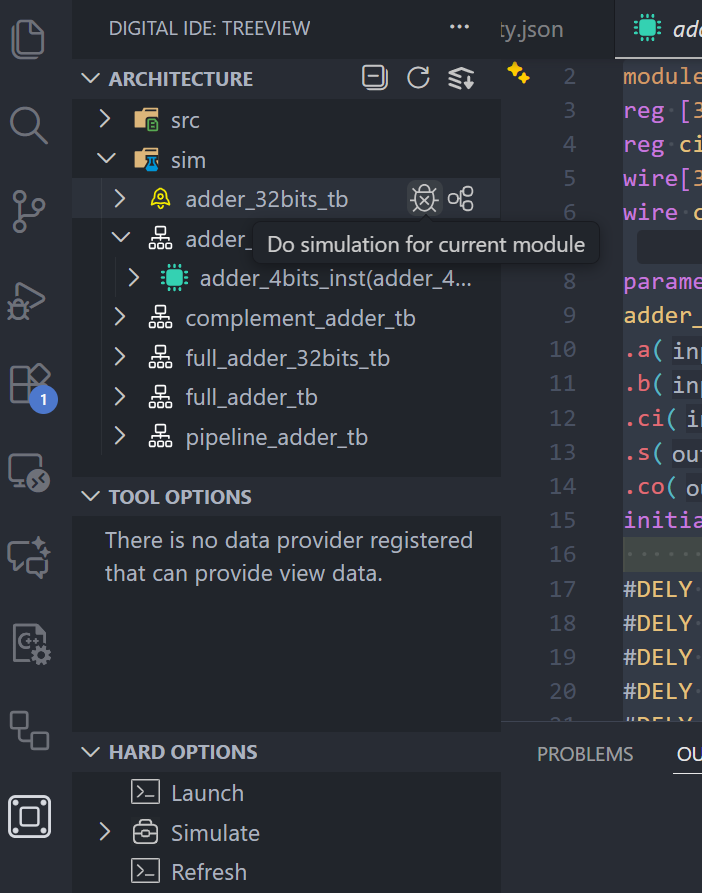

第二种就是点开插件的界面,此时sim下会有你写的各个testbench,此时点瓢虫(是吗x)图案也可以开始仿真,如图:

三、在Digital IDE内建立vivado工程
看起来好烦,还没试过(略略略
四、打包上交
TODO.
打算使用Git进行版本管理 & gitignore+git archieve 进行上交
现在根据目前的情况写了一版简单的gitignore,因为作业还没写完没有检查过可不可以(x
.vscode/
data/
icarus/
netlist/
*.vcd
*.view
