1. 深度网络中的卷积算子

1.1 全连接网络 (Fully Connected Networks) 的问题

到目前为止，我们接触的网络（如全连接网络，FCN）在处理图像时，通常会先将图像“展平”(flatten)成一个长长的一维向量。

|500

这种方法对于像MNIST这样的小尺寸、单通道图像（28x28）或许还行，但当面对更大、更复杂的图像时，会遇到两个主要问题：

  1. 参数量爆炸 (Parameter Explosion):
    * 一个256x256的RGB三通道彩色图像，展平后会变成一个维度大约为 \(256 \times 256 \times 3 \approx 20\)万 的输入向量。
    * 如果我们将这个20万维的输入映射到一个仅有1000个神经元的隐藏层，单单这一层就需要 \(20\text{万} \times 1000 = 2\text{亿}\) 个参数！
    * 如此巨大的参数量不仅计算成本高，而且极易导致模型过拟合。

  2. 无法捕捉图像的“直观不变性” (Fails to Capture "Intuitive" Invariances):
    * 图像具有空间结构。比如，一张猫的图片，无论猫在左上角还是右下角，它仍然是猫。这种平移不变性 (Translation Invariance) 是图像的一个核心特征。
    * 全连接网络破坏了这种空间结构。图像展平后，相邻的像素可能在向量中相距很远。如果将整个图像向右平移一个像素，对于全连接网络来说，输入向量会发生巨大变化，导致输出也可能完全不同。
    * 它为每个输入位置都学习一套完全独立的权重，没有利用到图像中“局部模式”（如边缘、角点）可以在不同位置重复出现的特性。

核心思想

深度学习架构设计的核心思想之一，就是将数据本身的结构特性（归纳偏置，Inductive Bias）嵌入到网络架构中。对于图像，最重要的结构就是空间局部性和平移不变性。卷积网络正是为此而生。

1.2 卷积如何“简化”深度网络

卷积网络通过引入两个关键思想来解决全连接网络的问题：

|475

  1. 局部连接 (Local Connectivity): 网络中的每个神经元（或叫单元）只与前一层的一个局部区域内的神经元相连。 这就像我们看东西时，视野中的每个细胞只负责感知一小块区域一样。这背后是基于一个假设：图像中的信息是局部相关的。
  2. 权重共享 (Weight Sharing): 用于连接一个局部区域的同一组权重（称为滤波器 Filter 或 核 Kernel）会在整个图像的所有空间位置上重复使用。 这意味着网络用同一个“模式探测器”（例如，一个边缘检测器）去扫描整张图片，大大减少了参数数量，并且自然地实现了平移不变性。

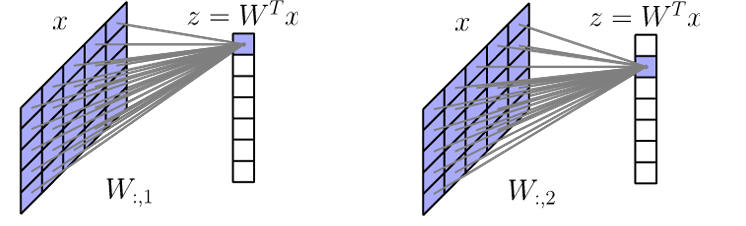

隐藏层的形式

与全连接网络不同，卷积网络中的隐藏层不再是一维向量，而是保持了二维空间结构（通常还带有深度，即通道数），可以看作是一系列的“特征图”(Feature Maps)。

1.3 卷积计算步骤

卷积的核心操作是“滑动”一个 \(k \times k\) 的权重矩阵（滤波器 \(w\)）覆盖在输入图像（或特征图 \(z\)）上，以生成一个新的输出图像（特征图 \(y\)）。数学上记为 \(y = z * w\)。

卷积计算步骤 - 方法1

假设我们有一个5x5的输入 \(z\) 和一个3x3的滤波器 \(w\)。

|550

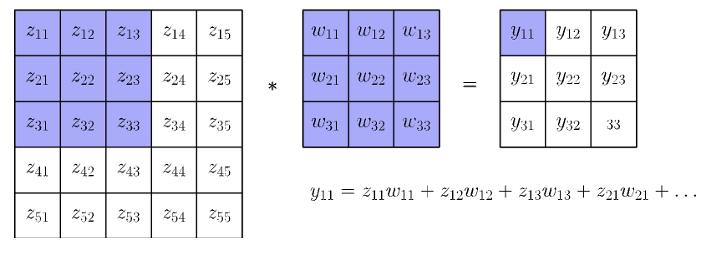

  1. 计算第一个输出 \(y_{11}\):
    将滤波器 \(w\) 对准输入 \(z\) 的左上角3x3区域。将对应位置的元素相乘，然后求和。
    \(y_{11} = z_{11}w_{11} + z_{12}w_{12} + z_{13}w_{13} + z_{21}w_{21} + \dots + z_{33}w_{33}\)
    这本质上是两个矩阵（展平成向量后）的点积运算。

|550

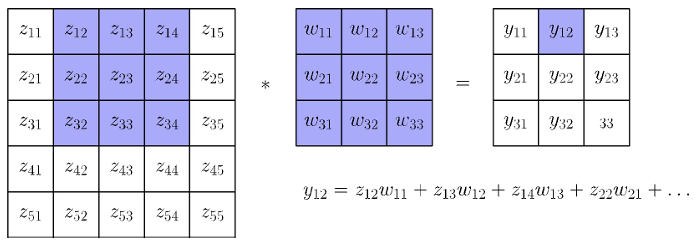

  1. 计算第二个输出 \(y_{12}\):
    将滤波器 \(w\) 向右滑动一个单位，对准 \(z\) 中以 \(z_{12}\) 为左上角的新3x3区域，重复上述乘加运算。
    \(y_{12} = z_{12}w_{11} + z_{13}w_{12} + z_{14}w_{13} + z_{22}w_{21} + \dots\)

  2. 例如：计算 \(y_{21}\):

|500

  1. 重复操作:
    不断滑动滤波器，扫过所有可能的位置，直到生成完整的输出特征图 \(y\)。
    对于一个5x5的输入和一个3x3的滤波器，输出的大小将是3x3。

卷积计算方法2：公式法

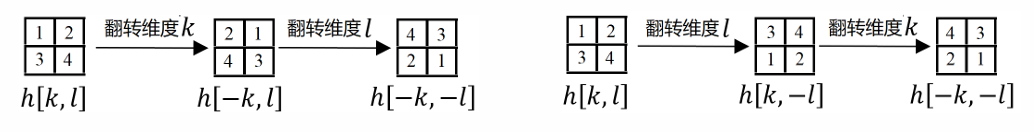

Step1: 翻转\(h[n]\)

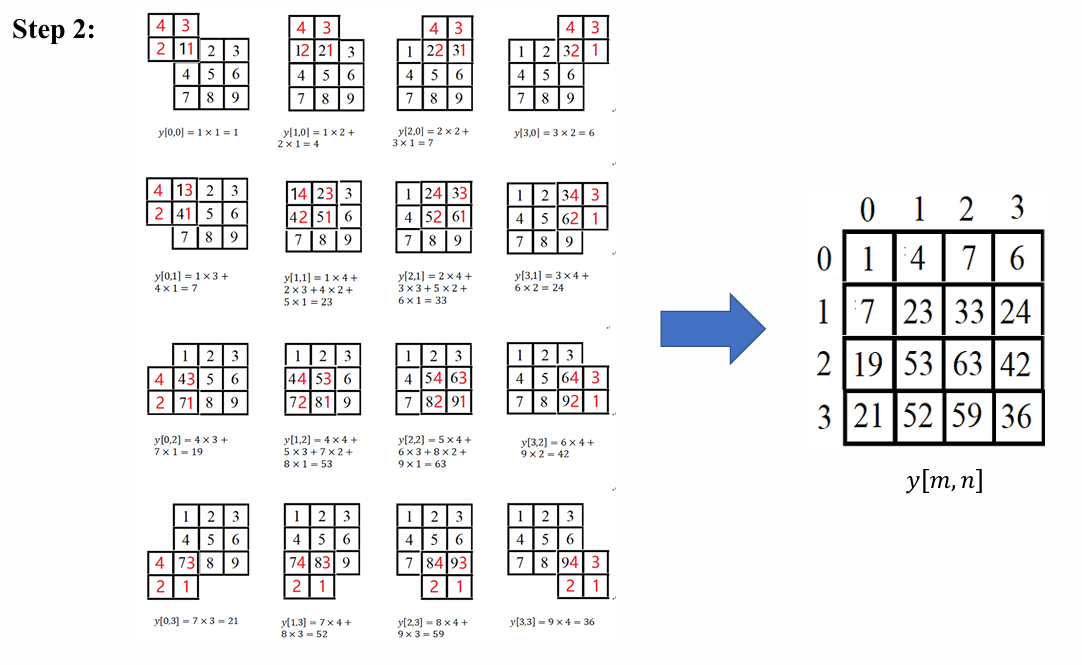

Step2: 单元格内求和相加

术语说明：卷积 vs. 互相关

在严格的信号处理定义中，卷积操作在乘加之前需要将滤波器旋转180度（上下翻转再左右翻转）。我们在这里描述的、在深度学习中广泛使用的操作，实际上是互相关 (Cross-correlation)。

不过，由于深度学习中的滤波器权重是学习出来的，翻不翻转对模型的表达能力没有影响（模型可以自己学会翻转后的权重）。因此，社区统一将这种不翻转的操作称为“卷积”。

1.4 卷积的优势

  1. 参数数量急剧减少 (Drastically Reduces Parameter Count):

参数对比

假设我们将一个256x256的灰度图映射到一个同样大小的单通道隐藏层：

  • 全连接网络: 需要 \((256 \times 256) \times (256 \times 256) \approx 40\text{亿}\) 个参数。
  • 3x3卷积: 由于权重共享，我们只需要一个 \(3 \times 3 = 9\) 个参数的滤波器即可！
    这种效率提升是惊人的。
  1. 捕捉“自然”不变性 (Captures "Natural" Invariances):
    * 由于使用了相同的滤波器在整个图像上滑动，如果输入图像中的一个模式（比如一只眼睛）向右平移了，那么在输出的特征图中，对应这个模式的激活值也会在相应的位置向右平移。这被称为平移等变性 (Translation Equivariance)，是实现平移不变性的基础。

1.5 传统图像处理中的卷积

在深度学习兴起之前，卷积早已是计算机视觉和图像处理的核心工具。不同之处在于，那时的滤波器是人工设计的，用于实现特定功能。

  • 高斯模糊 (Gaussian Blur): 使用一个形状像高斯分布的滤波器，对每个像素及其邻域进行加权平均，从而使图像变得平滑模糊。
  • 图像梯度与边缘检测 (Image Gradient & Edge Detection): 使用像Sobel算子这样的滤波器，可以计算出图像在水平和垂直方向上的强度变化率（梯度）。梯度值大的地方通常对应着图像的边缘。

深度学习的突破在于，我们不再需要手动设计这些滤波器，而是让网络在训练过程中自动学习出对当前任务最有用的滤波器。

1.6 深度网络中的多通道卷积 (Multi-Channel Convolutions)

在实践中，卷积网络几乎总是处理多通道数据。

  • 输入: 比如彩色图像有红、绿、蓝3个通道 (\(c_{in}=3\))。
  • 隐藏层: 也可以有多个通道，比如64、128或更多 (\(c_{out}=64, 128, \dots\))。这些通道代表了模型学到的不同类型的特征。

工作方式:
从一个有 \(c_{in}\) 个通道的输入，生成一个有 \(c_{out}\) 个通道的输出，我们需要一个形状为 (\(c_{in}, c_{out}, k, k\)) 的4阶张量作为滤波器 \(W\)。

要计算输出特征图的某一个通道（比如第 \(s\) 个通道），我们需要：
1. 对每一个输入通道（第 \(r\) 个通道），都使用一个独立的 \(k \times k\) 滤波器 \(W[r, s, :, :]\) 进行卷积。
2. 将这 \(c_{in}\) 个卷积结果逐元素相加，得到最终的输出特征图的第 \(s\) 个通道。
公式为: \(z[:, :, s] = \sum_{r=1}^{c_{in}} x[:, :, r] * W[r, s, :, :]\)

一个更直观的理解方式：矩阵-向量形式

我们可以把多通道卷积看作是传统卷积的扩展，其中标量乘法被替换为了矩阵-向量乘法。

[Image of Slide 16]

  • 输入图像的每个像素: 不再是一个数值，而是一个长度为 \(c_{in}\) 的向量 (例如，RGB值)。
  • 滤波器的每个位置: 不再是一个权重值，而是一个 \(c_{out} \times c_{in}\) 的权重矩阵。
  • 卷积操作: 在每个滑动位置，我们用滤波器的权重矩阵去乘以输入的像素向量，得到一个长度为 \(c_{out}\) 的输出向量。这些矩阵-向量乘积的结果再相加，就构成了输出特征图的一个像素（它也是一个向量）。

这种视角对于理解和实现高效的卷积运算至关重要。

2. 实践中卷积的要素

为了让卷积在深度网络中更实用、更灵活，我们通常会加入以下几个元素。

2.1 填充 (Padding)

  • 挑战: "朴素"的卷积会导致输出特征图的尺寸比输入小。经过多层卷积后，特征图会变得非常小，丢失边缘信息。
  • 解决方案: 在输入图像的边界周围填充一些值（通常是0）。
    * 对于一个奇数尺寸的 \(k \times k\) 滤波器，如果在四周各填充 \((k-1)/2\) 个像素，输出特征图的尺寸将与输入完全相同。 这种操作通常被称为 "Same" Padding。
    * 例如，对于3x3滤波器，我们在四周各填充1个像素。对于5x5滤波器，各填充2个像素。

[Image of Slide 18]

2.2 步幅卷积 (Strided Convolutions) 与 池化 (Pooling)

  • 挑战: 普通的"Same" Padding卷积会保持分辨率不变。但在很多任务中，我们希望网络能够逐渐降低空间分辨率（下采样），同时增加通道数，从而构建一个包含从低级到高级特征的层次化表示。下采样也能有效减少计算量。
  • 解决方案 #1: 池化 (Pooling)
    * 池化是一种独立的下采样层，它将输入的某个区域（例如2x2）的信息聚合成一个单一的输出值。
    * 最大池化 (Max Pooling): 在区域内取最大值。它对特征的位置有很强的鲁棒性，能捕捉到最显著的特征。
    * 平均池化 (Average Pooling): 在区域内取平均值。它能保留更多的背景信息。
  • 解决方案 #2: 步幅卷积 (Strided Convolutions)
    * 在滑动滤波器时，不每次只移动一个像素，而是移动多个像素。这个移动的步长称为步幅 (Stride)。
    * 如果步幅为2，滤波器会跳着滑动，生成的输出特征图在每个维度上的尺寸大约会减半。

[Image of Slide 19]

2.3 分组卷积 (Grouped Convolutions)

  • 挑战: 当输入和输出通道数非常大时（例如上千），即使是卷积，参数量和计算量也可能变得非常庞大。
  • 解决方案: 将输入和输出通道分成若干个组 (Groups)。卷积只在对应的组内进行。
    * 例如，如果有4个输入通道和4个输出通道，分成2组。那么前2个输入通道只与前2个输出通道进行卷积，后2个输入通道只与后2个输出通道进行卷积。
    * 这相当于将原本密集的 \(c_{out} \times c_{in}\) 权重矩阵变成了块对角矩阵，从而减少了参数。
    * 一个极端情况是，当分组数等于通道数时，称为深度分离卷积 (Depthwise Separable Convolution) 中的 深度卷积 (Depthwise Convolution)，每个通道独立进行卷积。

[Image of Slide 20]

2.4 扩张/空洞卷积 (Dilated / Atrous Convolutions)

  • 挑战: 小尺寸的滤波器（如3x3）的感受野 (Receptive Field) 很小，意味着每一层只能看到非常局部的输入信息。要获得大的感受野，需要堆叠很多层，计算成本高。
  • 解决方案: 在滤波器的权重之间插入“空洞”，从而在不增加参数数量的情况下扩大其覆盖范围。
    * 这个“空洞”的大小由扩张率 (Dilation Rate) 控制。扩张率为1即为标准卷积。扩张率为2时，会在权重之间插入1个像素的空隙。
    * 这样，一个3x3的滤波器可以拥有5x5甚至更大的感受野。

[Image of Slide 21]

3. 卷积的微分 (Backward Pass)

为了将卷积集成到自动微分框架（如Needle）中，我们必须能够计算它的梯度。

为什么需要自定义梯度？

理论上，我们可以用基本的加法和乘法运算来构建卷积。但这样做会在计算图中产生海量的中间节点，导致内存消耗巨大，效率低下。因此，我们必须将卷积实现为一个原子操作 (atomic operation)，并为其手动定义前向和反向传播规则。

3.1 回顾：线性运算的微分

让我们回顾一下矩阵-向量乘法 \(z = Wx\)。
* 前向传播: 用矩阵 \(W\) 左乘输入向量 \(x\)。
* 反向传播 (对 \(x\)求导): 根据链式法则，我们需要将上游传来的梯度（adjoint）左乘 \(W\) 的导数，即 \(W\) 本身。由于我们通常将梯度向量放在右边，这等价于用 \(W\) 的转置 \(W^T\) 左乘上游梯度向量。
* 核心结论: 对于一个线性算子，其反向传播（梯度计算）的核心是乘以该算子的转置 (Transpose) 或伴随 (Adjoint)。

那么问题来了：一个卷积操作的“转置”是什么？

3.2 将卷积表示为矩阵乘法

为了找到答案，我们可以将卷积操作等效地写成一个巨大的矩阵乘法。

1D卷积的矩阵形式

考虑一个1D卷积，输入为 [x1, x2, x3, x4, x5]，滤波器为 [w1, w2, w3]，并进行了零填充。

我们可以构建一个特殊的矩阵 \(\hat{W}\)，使得卷积操作等价于 \(\hat{W}x\)：

[Image of Slide 25]

$
\begin{bmatrix} z_1 \ z_2 \ z_3 \ z_4 \ z_5 \end{bmatrix} =
\begin{bmatrix}
w_2 & w_3 & 0 & 0 & 0 \
w_1 & w_2 & w_3 & 0 & 0 \
0 & w_1 & w_2 & w_3 & 0 \
0 & 0 & w_1 & w_2 & w_3 \
0 & 0 & 0 & w_1 & w_2
\end{bmatrix}
\begin{bmatrix} x_1 \ x_2 \ x_3 \ x_4 \ x_5 \end{bmatrix}
$

这个由滤波器权重构成的、具有对角线常数结构的稀疏矩阵称为托普利茨矩阵 (Toeplitz Matrix)。

注意: 这只是一个概念工具，我们不会在实践中真的去构造这个可能非常巨大的稀疏矩阵。

3.3 卷积的伴随（转置）

既然卷积可以表示为矩阵 \(\hat{W}\)，那么它的转置就是 \(\hat{W}^T\)。让我们把上面例子中的 \(\hat{W}\) 转置一下：

[Image of Slide 26]

\[ \hat{W}^T = \begin{bmatrix} w_2 & w_1 & 0 & 0 & 0 \\ w_3 & w_2 & w_1 & 0 & 0 \\ 0 & w_3 & w_2 & w_1 & 0 \\ 0 & 0 & w_3 & w_2 & w_1 \\ 0 & 0 & 0 & w_3 & w_2 \end{bmatrix} \]

关键发现！

仔细观察 \(\hat{W}^T\)，它也是一个托普利茨矩阵！它代表了另一个卷积操作。

  • 原始卷积使用的滤波器是 [w1, w2, w3]。
  • \(\hat{W}^T\) 对应的卷积，其有效滤波器是 [w3, w2, w1]——正是原始滤波器翻转 (flipped) 后的结果！

结论:
* 对于输入 \(x\) 的反向传播: 计算上游梯度与卷积操作对 \(x\) 的导数之积，等价于用翻转后的滤波器对上游梯度图进行一次常规卷积。
* 这也被称为转置卷积 (Transposed Convolution) 或 反卷积 (Deconvolution) (后者是误称但常用)，它在生成模型和分割任务中也很重要。

3.4 另一种矩阵形式 (im2col) 与对权重的微分

我们不仅可以把权重构造成矩阵，也可以把输入构造成矩阵。

im2col (Image to Column)

同样是上面的1D卷积例子，我们可以将输入 x 的局部区域提取出来，堆叠成一个矩阵 X_hat，使得卷积操作等价于 X_hat * w：

[Image of Slide 27]

$
\begin{bmatrix} z_1 \ z_2 \ z_3 \ z_4 \ z_5 \end{bmatrix} =
\begin{bmatrix}
0 & x_1 & x_2 \
x_1 & x_2 & x_3 \
x_2 & x_3 & x_4 \
x_3 & x_4 & x_5 \
x_4 & x_5 & 0
\end{bmatrix}
\begin{bmatrix} w_1 \ w_2 \ w_3 \end{bmatrix}
$

这种将输入图像的局部块（patch）转换为矩阵列的操作，被称为 im2col。

这种表示方法非常重要，原因有二：

  1. 对权重 \(W\) 的反向传播: 在这种形式下，输出 \(z\) 是矩阵 X_hat 与权重向量 \(w\) 的乘积。因此，对 \(w\) 的梯度计算就变成了用 X_hat 的转置去乘以上游梯度。
  2. 高效实现: 尽管 im2col 会复制数据，导致内存占用增加，但它将复杂的卷积操作转换成了一个标准、高度优化的通用矩阵乘法 (GEMM)。现代硬件（CPU/GPU）对GEMM的优化极致，因此 im2col + GEMM 是目前许多深度学习框架中实现卷积的最快方法之一。
